Elektroninen vesimittari - Qundis Qwater 5.5

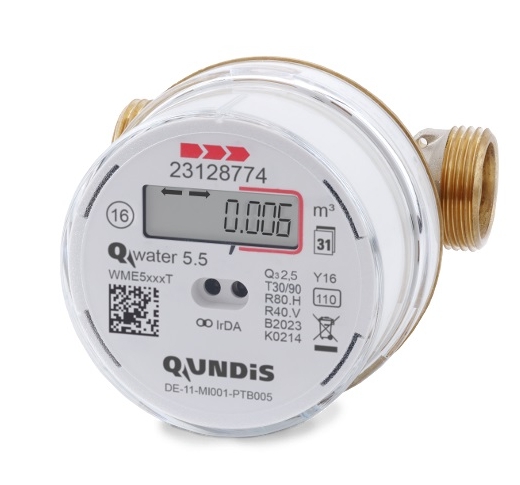

Qundis Qwater 5.5

Elektroninen MID-hyväksytty vesimittari kylmän ja lämpimän veden kulutuksen mittaukseen

Lataa esite CE/MID - todistus

Monipuoliset ominaisuudet

Mittarissa on selkeälukuinen digitaalinen 8-numeroinen näyttö ja sisäänrakennettu muisti. Mittarin näytöltä voidaan lukea myös muita tietoja pelkän kulutuslukeman lisäksi.

Vuotovahti

Qwater 5.5 ei pelkästään mittaa rakennuksen kylmän tai kuuman veden kulutusta, vaan se myös tunnistaa vuotoja ja lähettää tiedot eteenpäin AMR-radioverkon välityksellä (C-mode).

MID-hyväksytty

Uusi MID-vaatimusten mukainen Qundis Qwater 5.5 vesimittari edustaa uutta sukupolvea mekaanisten vesimittarien parissa.

Parannettu lähetysteho

Qwater 5.5 mittarin radioverkon lähetysteho ja -tiheys on huomattavasti parantunut aikaisemman sukupolven laitteisiin verrattuna. Uusi AMR verkon C-moodi lähes kaksinkertaistaa mittarien lähetystehon. Myös Walk-by luenta on mahdollista tarvittaessa tehdä vaikka päivittäin.

Monipuoliset luentamahdollisuudet

Mittarin lähettämät lukematiedot voidaan lukea joko paikallisesti kohteessa tai ne voidaan kerätä AMR-verkon tiedonkeruuyksiköihin edelleen lähetettäväksi Vesipisara.fi - pilvipalveluun tai käytettäväksi yleisimpien isännöintiohjelmien kanssa.

Yhteensopiva aikaisemman sukupolven järjestelmien kanssa

Uusi Qwater 5.5 mittari on täysin yhteensopiva myös aikaisemman sukupolven tiedonkeruuyksiköiden kanssa ilman minkäänlaisia laite- tai ohjelmistopäivityksiä.

Mittariin tallennettavat tiedot

  • Luentahetken lukematieto
  • Päivittäinen lukematieto
  • Kuukauden viimeisen päivän lukematiedot (13 kpl)
  • Virhekoodi
  • Virhepäivä

Rakenne

Vesimittari koostuu messinkisestä virtauksenmittausosasta sekä kuivatoimisesta digitaalisesta summanäyttöstä, joka on suojattu läpinäkyvällä muovikannella. Mittauskammiossa on yksisuihkuinen juoksupyöräanturi. Vesivirta osuu juoksupyörän pyörään tangentiaalisesti. Juoksupyörän liike skannataan magneettisesti GMR-anturin avulla. Sisääntuloaukossa on suodatinverkko, joka suodattaa suurimmat likapartikkelit.

Laskuriyksikkö sisältää elektroniikan ja kahdeksannumeroisen näytön (LCD). 3 V DC: n käyttöjännite saadaan litiumparistosta. Näytön alla on IrDA-liitäntä mittarin arvojen automaattista lukemista varten. Laskuriyksikön näyttöä voidaan kääntää 360°.

Kulutusarvojen tallennus

Veden kulutusarvot kumuloituvat jatkuvasti. Kuluvan päivän tiedot tallennetaan kerran vuorokaudessa klo 23:59.

Kunkin kuun viimeisen päivän lukemat tallennetaan erilliseen rekisteriin. Tiedot pysyvät muistissa rullaavasti 13 kk:n ajan. Myös vuoden viimeisen päivän lukema tallennetaan omaan rekisteriin, joka päivittyy vuoden vaihtuessa.

Asennusohje

  • Vesimittareiden asennusta koskevia paikallisia määräyksiä on noudatettava
  • Mittari tulee asentaa niin, että se on helposti huollettavissa ja luettavissa
  • Vesimittari suositellaan asennettavaksi kahden sulkuventtiilin väliin
  • Vesimittari voidaan asentaa vaaka- tai pystysuoraan
    • Suurempia mittaustarkkuusluokkia varten mittari täytyy asentaa vaakasuoraan asentoon
  • Mittariin nuolella merkittyä veden virtaussuuntaa on noudatettava
  • Ennen mittaria tulisi olla vähintää 35 mm:n suora putkiosuus
  • Ennen käyttöönottoa tehdyt asennukset on paineistettava testauspaineella

AMR radioverkon ominaisuudet

Toiminto C-Mode S-Mode
Lähetystiheys 7.5 min 4 h
Lähetysaika 24 h / vrk 24 h / vrk
Lähetyspäivät 365 pv / vuosi 7 pv viikossa
Lähetettävät tiedot Luentahetken tiedot Luentahetken tiedot tai luentahetken tiedot ja muistissa olevat tiedot

Walk-By radioverkon ominaisuudet

Toiminto C-Mode S-Mode
Lähetystiheys 112 s 128 s
Lähetysaika 10 h / vrk (8:00 - 18:00) 10 h / vrk (8:00 - 18:00)
Lähetyspäivät 365 pv / vuosi 4 pv kunkin kuun alusta
Lähetettävät tiedot Luentahetken tiedot ja
Muistissa olevat lukematiedot (13 kpl) 		Luentahetken tiedot ja
Muistissa olevat lukematiedot (13 kpl)

Tekniset tiedot

Tuote 1003 / 1004 Tuote 1016 / 1017 Tuote 1026 / 1027
Veden lämpötila (°C) 30 (KV) / 90 (LV) 30 (KV) / 90 (LV) 30 (KV) / 90 (LV)
Q3 (m3 / h) 2.5 2.5 4
Asennuspituus (mm) 80 110 130
Asennuskorkeus (mm) 74 74 74
Kierteet DN15 (G 3/4") DN15 (G 3/4") DN20 (G 1")

CE-merkintä seuraavien mukaan

  • EN 14154:2005+A2:2011
    2014/32/EU Measuring Instruments Directive
  • EN 14154-1+A2:2011-04
  • EN 14154-2+A2:2011-04
  • EN 14154-3+A2:2011-04
    2014/53/EU Radio Equipment Directive (RED) 2011/65/EU
  • EN 50581:2012-09
    Restriction of the use of certain hazardous substances (RoHS)

Mittaustarkkuusluokka

  • Vaakasuorassa asennuksessa R80
  • Pystysuorassa asennuksessa R40
